Сегодня вам покажу как сделать флокатор своими руками. Это более мощная улучшенная версия флокатора со сменными сетками. Ранее я показывал более простой вариант, который изготавливается из мухобойки. Ознакомиться с этим вариантом можно ТУТ.
И для начала небольшая справка о флокировании.
“Флокирование (англ. flocking) — технологическая операция, заключающаяся в нанесении на какую-либо поверхность волокон химически обработанного текстиля («флока»). Выполняется с целью создания на поверхности текстильного покрытия. Волокна приклеиваются клеем перпендикулярно к украшаемой поверхности благодаря действию электростатического поля.
Существует несколько методов нанесения флока. В настоящее время флок наносится под воздействием электростатического поля. Электростатическое поле создаётся с помощью устройства, называемого флокатором.
При электростатическом флокировании волокна (сразу после крашения) подвергаются химической активации. Химическая активация заключается в обработке волокон специальными электролитами. Активация необходима, так как только активированные волокна флока в электростатическом поле флокатора ориентируются перпендикулярно украшаемой поверхности («ёжиком»).”
Видео версия инструкции по изготовлению флокатора со всеми подробностями и примером использования.
И для создания флокатора мне потребуется некоторый набор деталей.
Первая и основная деталь – это генератор отрицательных ионов. Заказал я его с алиэкспресс. Мой вариант на 12 вольт. Заказывал здесь – https://alli.pub/711bhr?erid=2SDnjdecueA
Второй компонент это – адаптер питания. Он на 2А и также на 12 вольт. Я использую адаптер от светодиодной ленты. Адаптер питания, как у меня не нашел, но что-то подобное – https://alli.pub/711bk3?erid=2SDnje4Li9g. Для него потребуется разъем подключения или паять на прямую.
ОБНОВЛЕНИЕ: Разъем подключение питания, вариант 5,5*2,1 мама – https://alli.pub/711bor?erid=2SDnjbwJ5Ez
Также мне потребуется кнопка, заказывал с алиэкспресс – https://alli.pub/711bmm?erid=2SDnjeitPUe
Еще один важный компонент – это контейнер. Брал сразу несколько штук, недорогие. Брал в Ашане – https://www.auchan.ru/product/kdbanka_dlya_mikrovpechi_04l/
Из-за сантехнического отдела я взял муфту и заглушки. Они будут использованы в качестве корпуса флокатора. Муфта – https://spb.leroymerlin.ru/product/mufta-remontnaya-40-mm-polipropilen-81952871/. Заглушки – https://spb.leroymerlin.ru/product/zaglushka-40-mm-polipropilen-81952869/.
Также немаловажный компонент – дуршлаг, а точнее мне потребуется сетка от него. Это средняя сетка. И также у меня есть еще два варианта: с более мелкой сеткой, и с более крупной сеткой. Тоже брал в Ашане – https://www.auchan.ru/product/durshlag_d182sm/ или алиэкспресс https://alli.pub/711bus?erid=2SDnjd4XXeA
Ещё потребуется некоторое количество проводов https://alli.pub/711bwj?erid=2SDnjdHsRBG, крокодильчик https://alli.pub/711bqi?erid=2SDnjcF5vd8 и плоские разъемы https://alli.pub/711btf?erid=2SDnjcohepi, которые необходимы для того чтобы сделать сменные сетки.
Еще потребуется флок (статическая трава): https://alli.pub/711bxi?erid=2SDnjdhbDgn
И так, приступим к сборке корпуса.
Для начала необходимо сделать отверстия под ручку и под сетку. Для этого намечаю фломастером места для установки и с помощью Dremel вырезаю отверстия.
Получившееся отверстие конечно же зачищаю с помощью ножа и наждачки. Аналогичным образом проделываю отверстие в крышке, куда будет устанавливаться сетка.

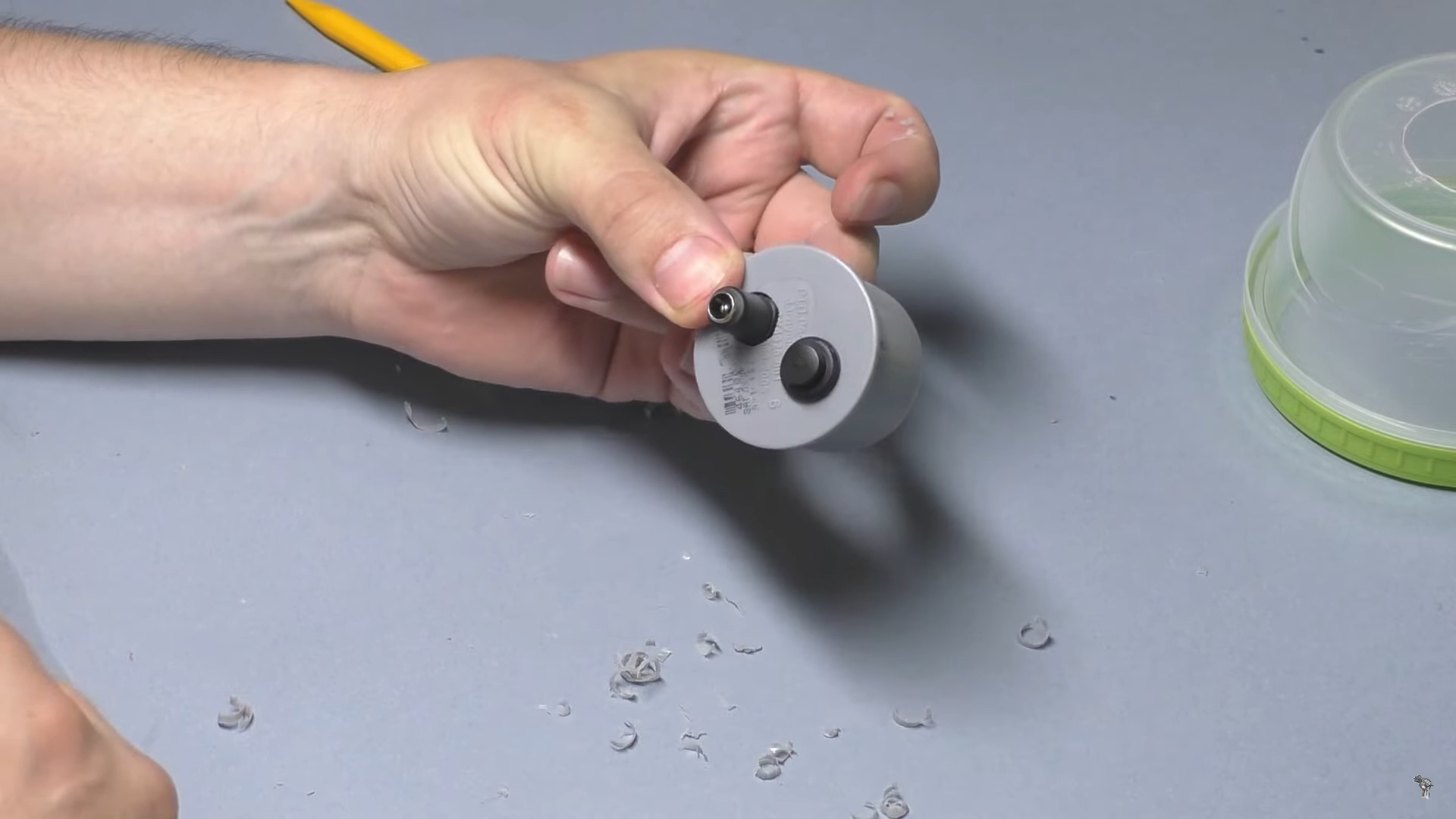

В заглушке проделаю отверстия: одно под кнопку выключателя, второе под разъём питания. Кнопка будет фиксироваться резьбовой гайкой, а вот разъем питания нужно будет приклеить. Скорее всего для этого я буду использовать клеевой пистолет.
Во второй заглушке необходимо проделать всего одно отверстие. Для этого отлично подойдет сверло.
После этого заглушку можно приклеивать внутрь контейнера. Приклеивать буду на обычный супер-клей. Сначала с внутренней части проклеил и потом снаружи для надежности.

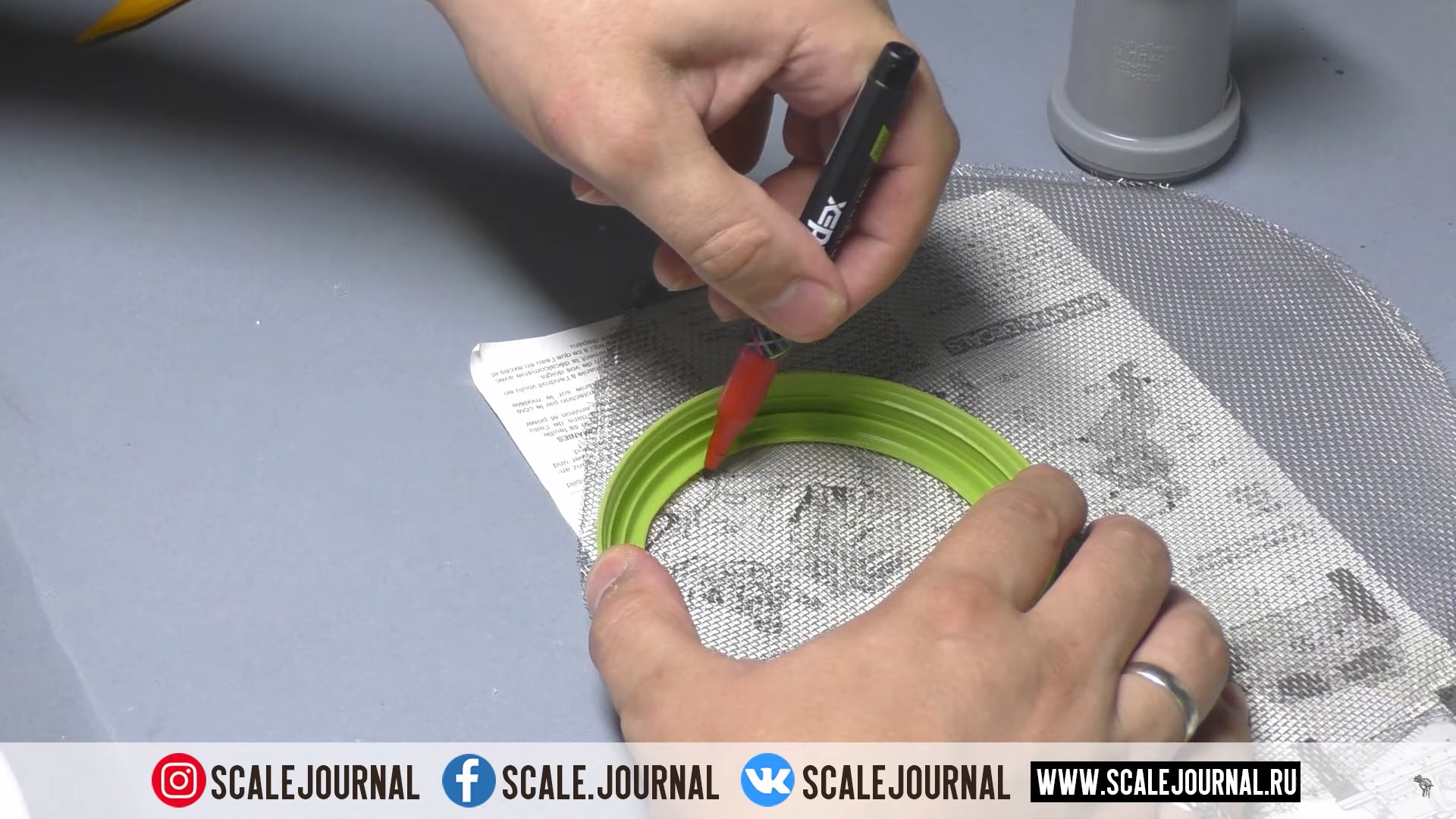

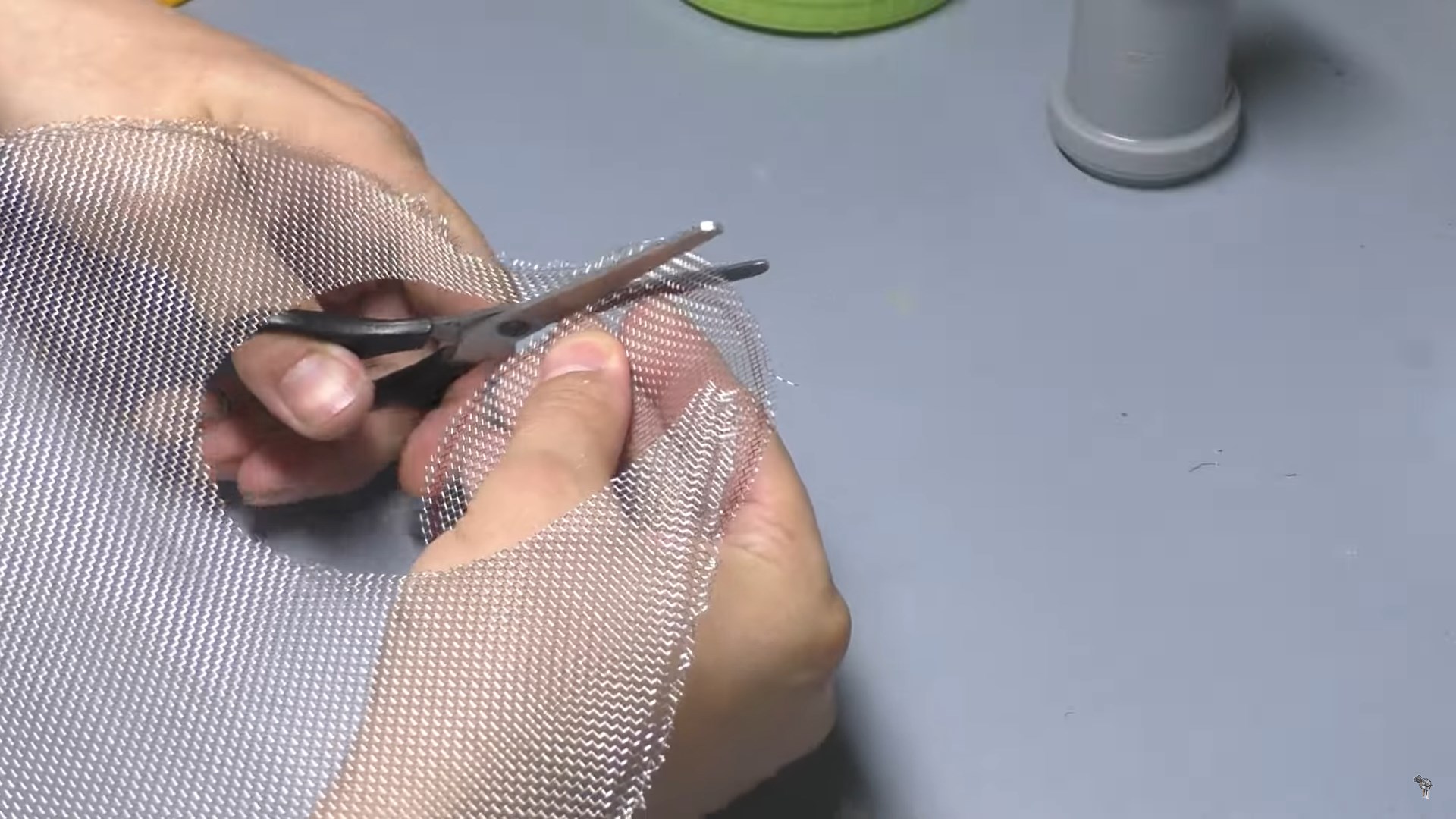

Пока клей схватывается можно разметить и отрезать сетку. Размечаю по крышке контейнера с отверстием при помощи маркера. Отрезать буду с помощью обычных ножниц. Не забывайте о технике безопасности и обязательно одевайте очки. Потому что мелкие кусочки проволоки разлетаются в разные стороны, можно на раз повредить глаза.

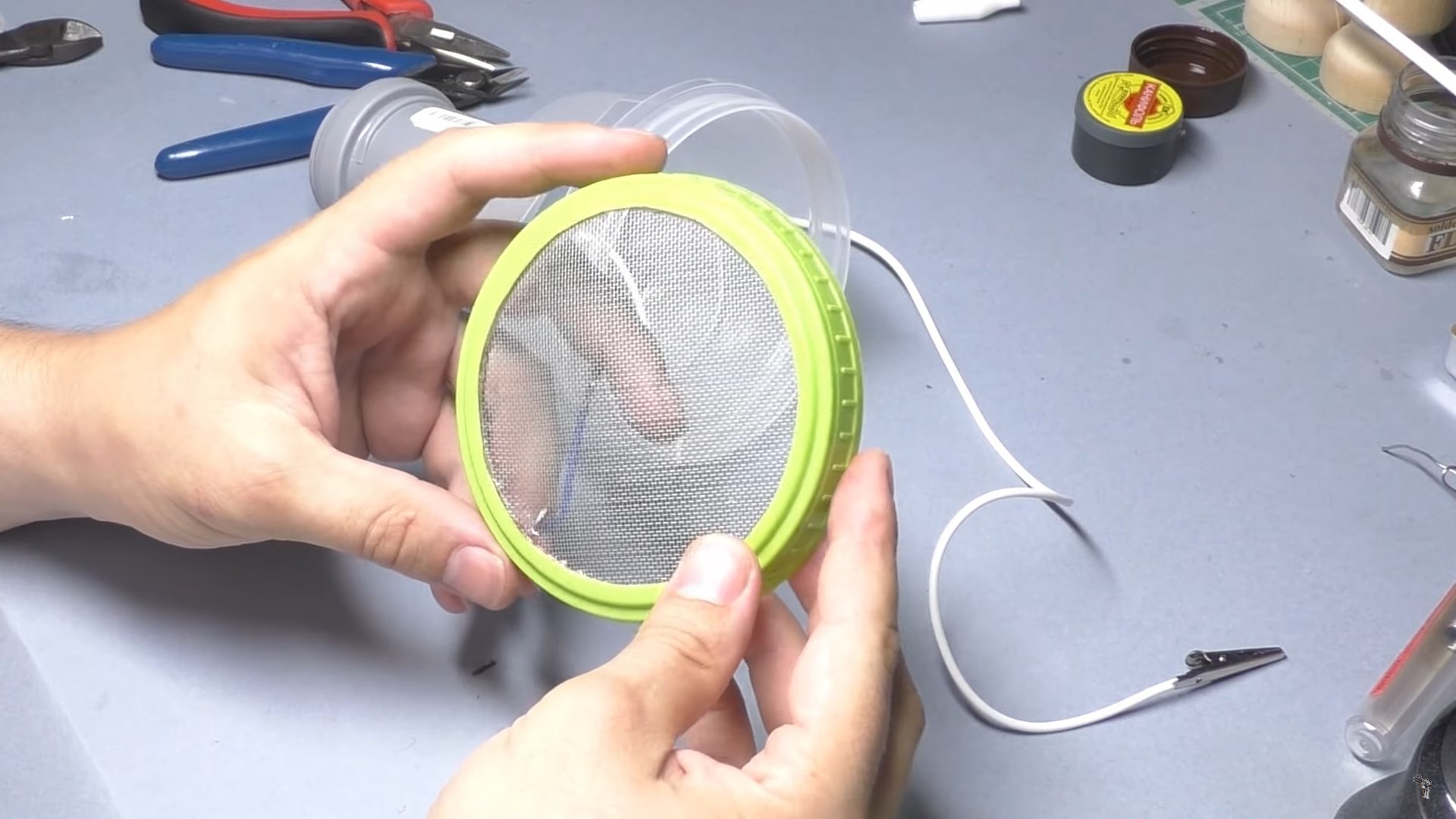

Сетку крышки я фиксирую с помощью клеевого пистолета. Это самый простой и быстрый способ.
И так же для надежности клеевым пистолетом я прошелся по контейнеру и заглушке.
После соединения контейнера и корпуса необходимо проделать еще одно отверстие. Здесь мы будем выводить провод с крокодильчиком.
Теперь можно перейти к пайке и установке всех элементов внутрь корпуса. Для начала соединяю провода с кнопкой питания.
На провода нанес паяльный флюс, потом с помощью припоя и паяльника все это дело надежно фиксирую. Для красоты и надежности использую термоусадочные трубки. Чтобы ничего не коротнуло случайно. Заказал их тоже с aliexpress – https://alli.pub/711bvk?erid=2SDnjdBwU3t
Теперь подготовлю провод для сетки. Тут достаточно просто вдеть в разъем один конец провода и зажать помощью плоскогубцев.
Другой конец провода надежно зафиксировать в сетку. Помимо того что провод я проделал через сетку и скрутил, для надежности также припаял.
Одной из ушек на генераторе можно откусить, так как она будет мешать установке. Если у вас будет другой корпус, можно с помощью этих ушек зафиксировать генератор.
Белый провод от генератора я продеваю в отверстие заглушки и вывел в сторону сетки. Чуть позднее мы его доделаем.

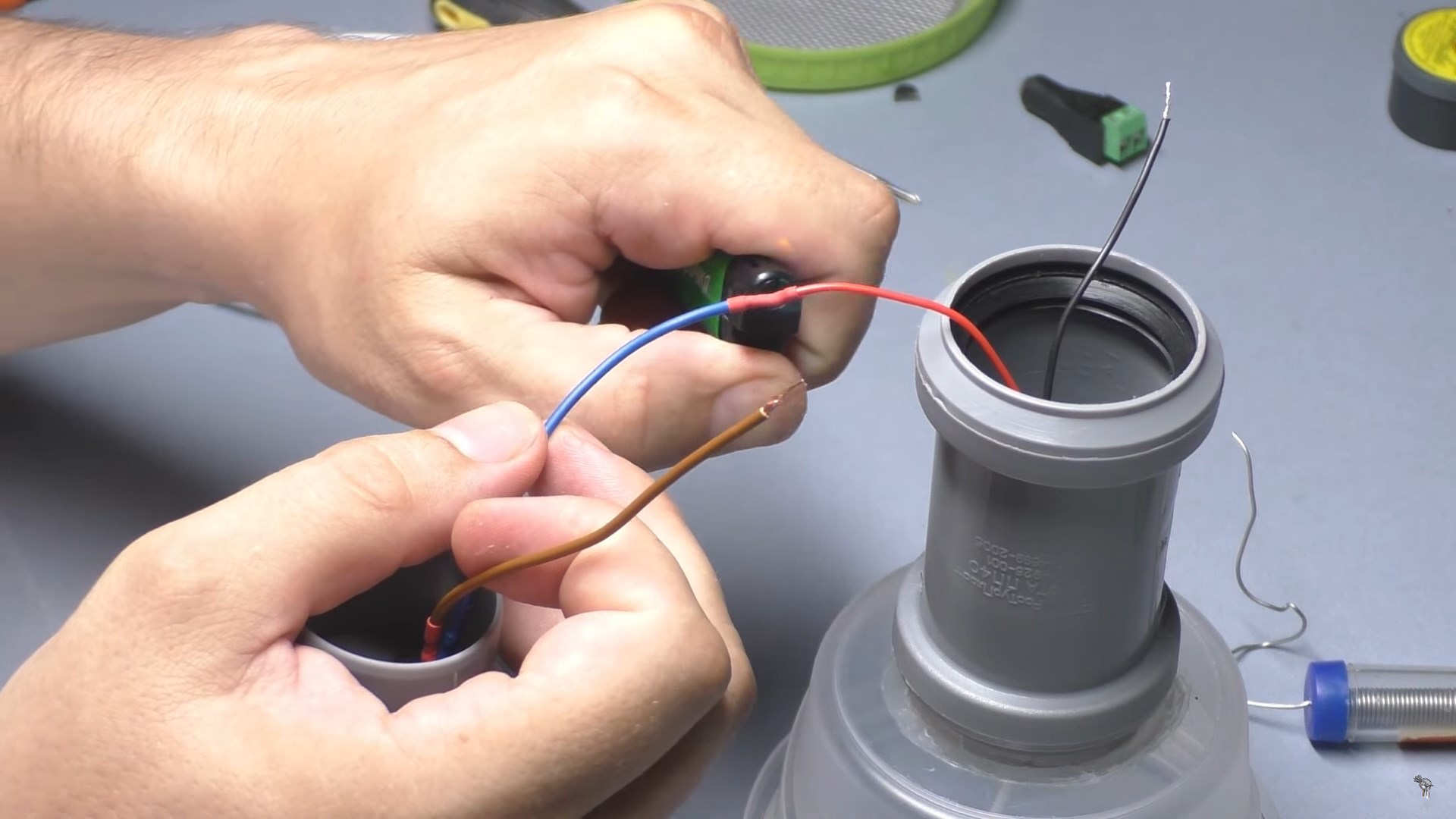

Устанавливаю кнопку на место и конечно же фиксирую на комплектную гайку. Теперь можно соединять провода. Красный провод от генератора идет на кнопку. Провода между собой спаял и также использовал термоусадочную трубку для изоляции.
Второй провод от кнопки идет на плюсовую клемму.

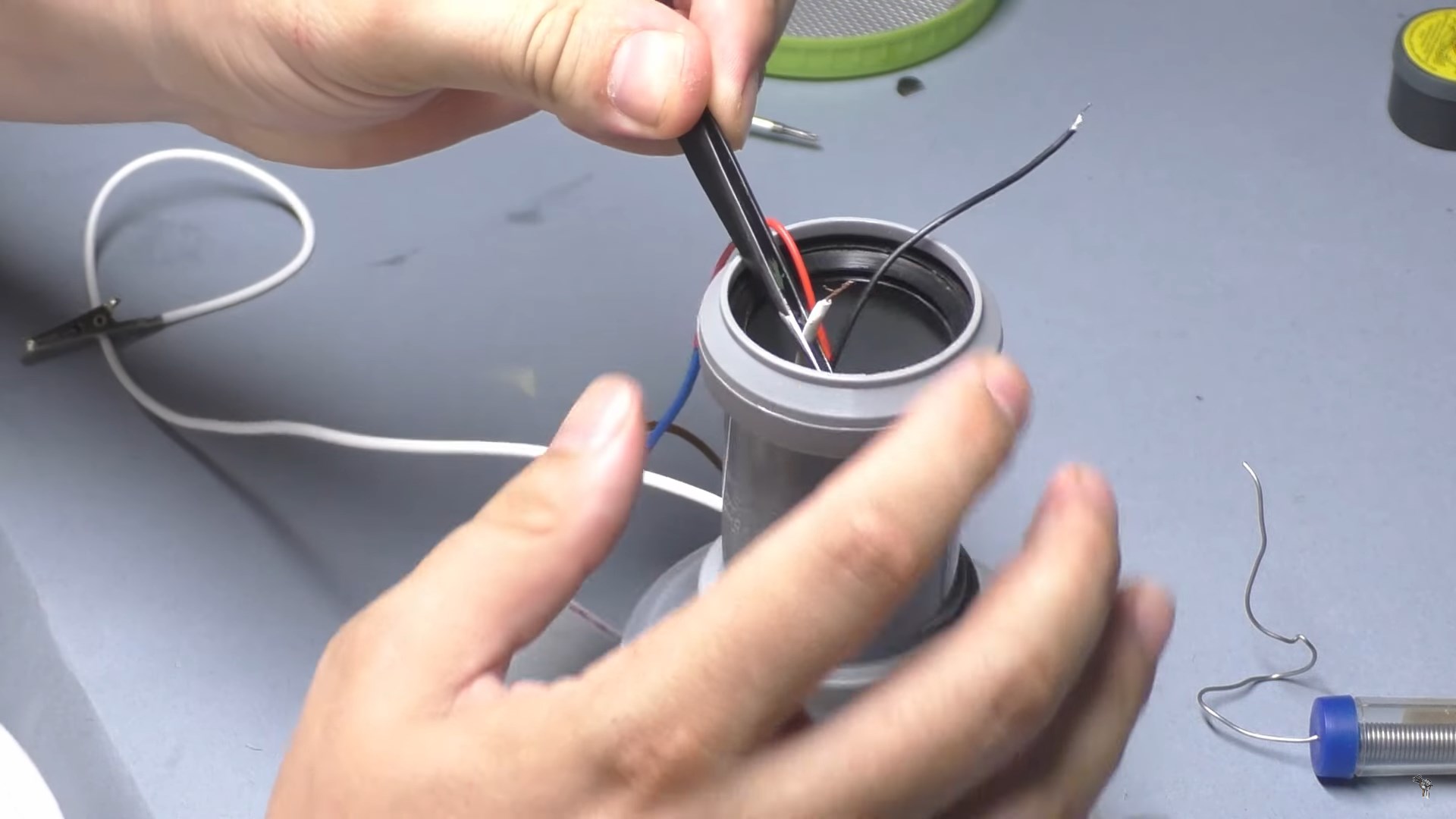

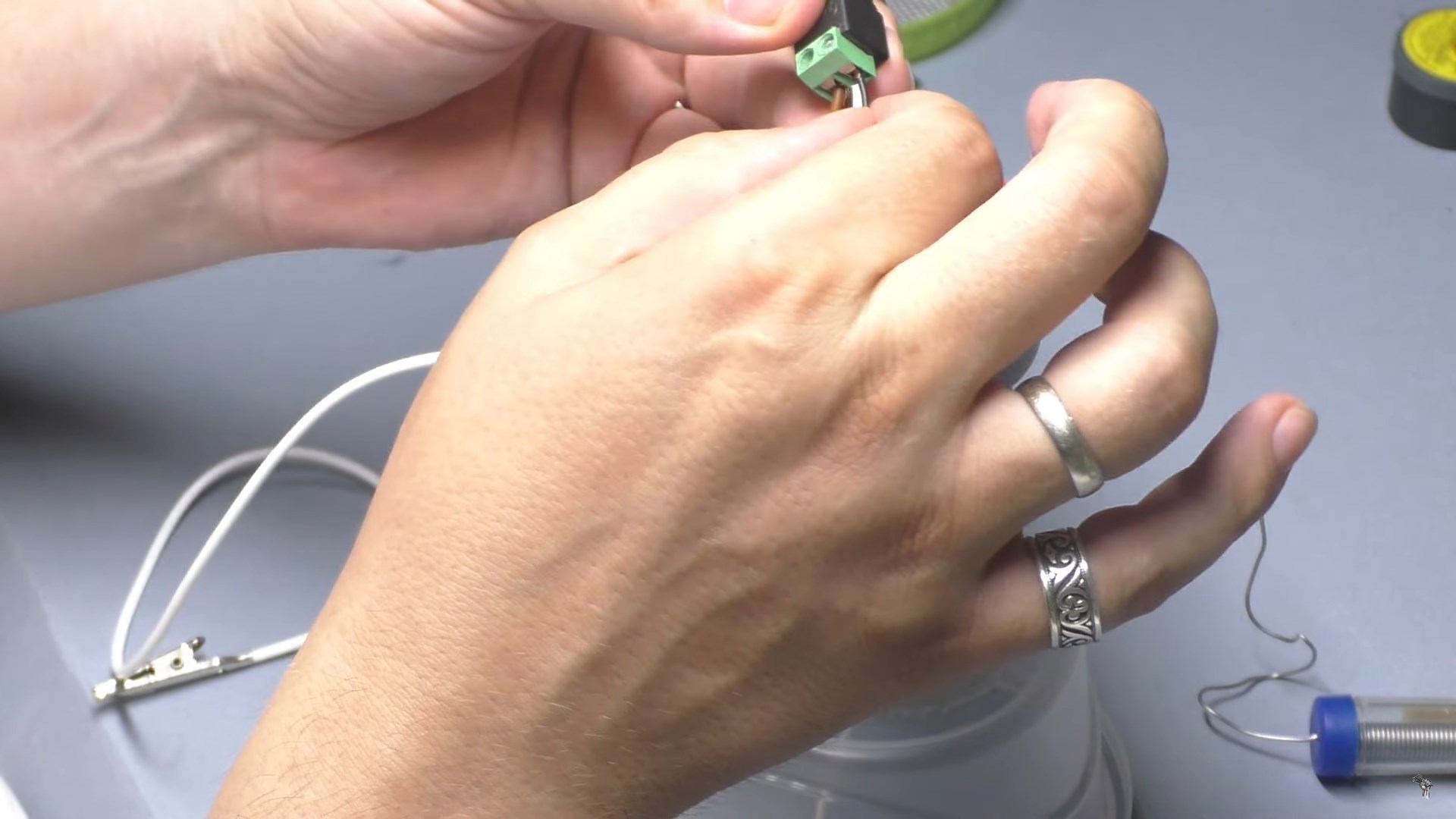

Далее берем белый провод с крокодильчиком который остается снаружи, продеваем внутрь корпуса. Высовываем и соединяем с чёрным проводом генератора. Провода можно скрутить и для надежности спаять. Эти провода подключаются на минусовую клемму.
Схема соединения проводов:
После того как все провода соединены, аккуратно укладываем их внутри корпуса и закрываем заглушку. И нужно доделать провод который идёт к сетке. На него закрепляю ответную часть плоского разъема. Также просто продеваю повод в разъем и зажимаю плоскогубцами. В принципе для надежности можно пропаять.

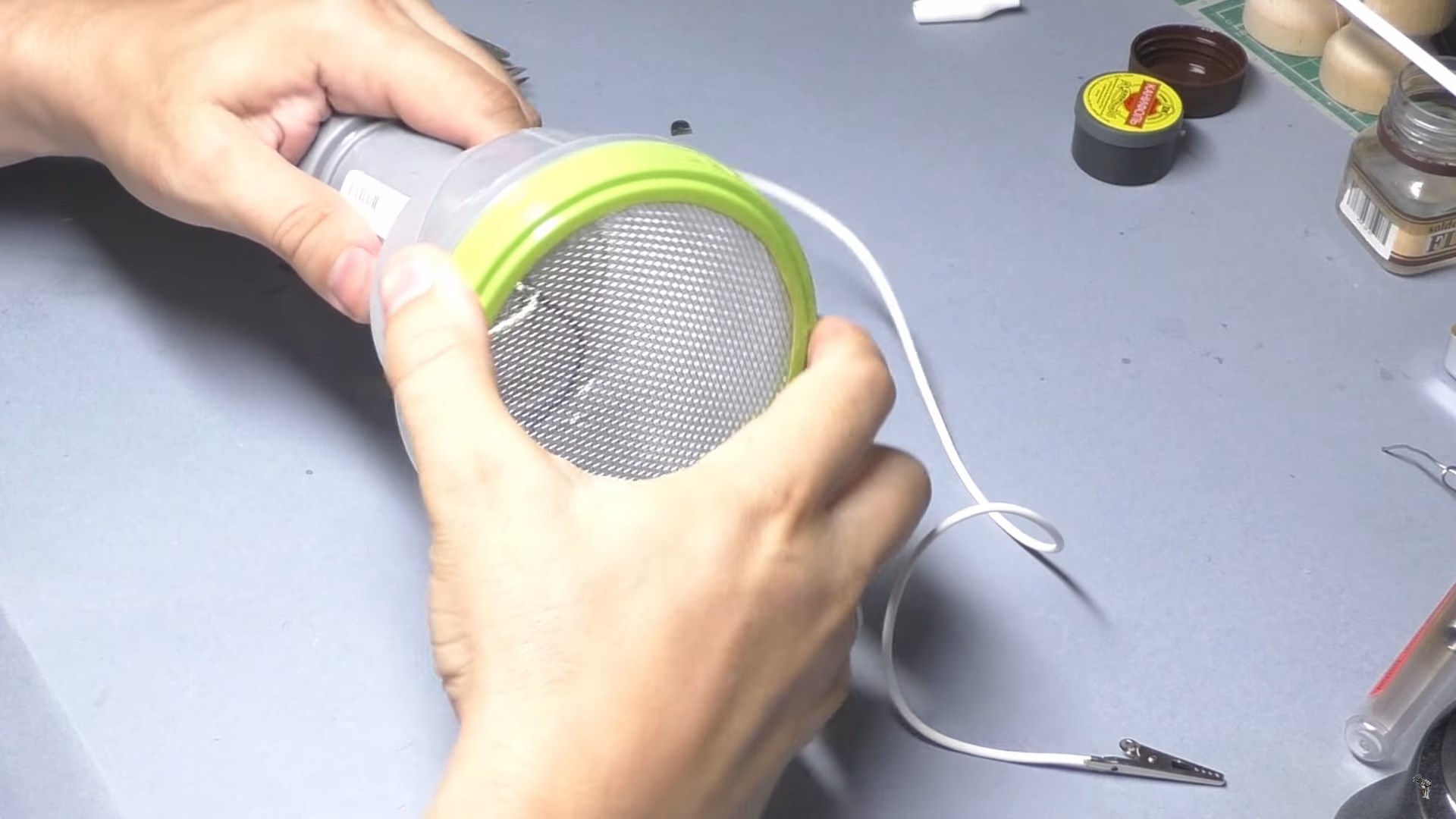

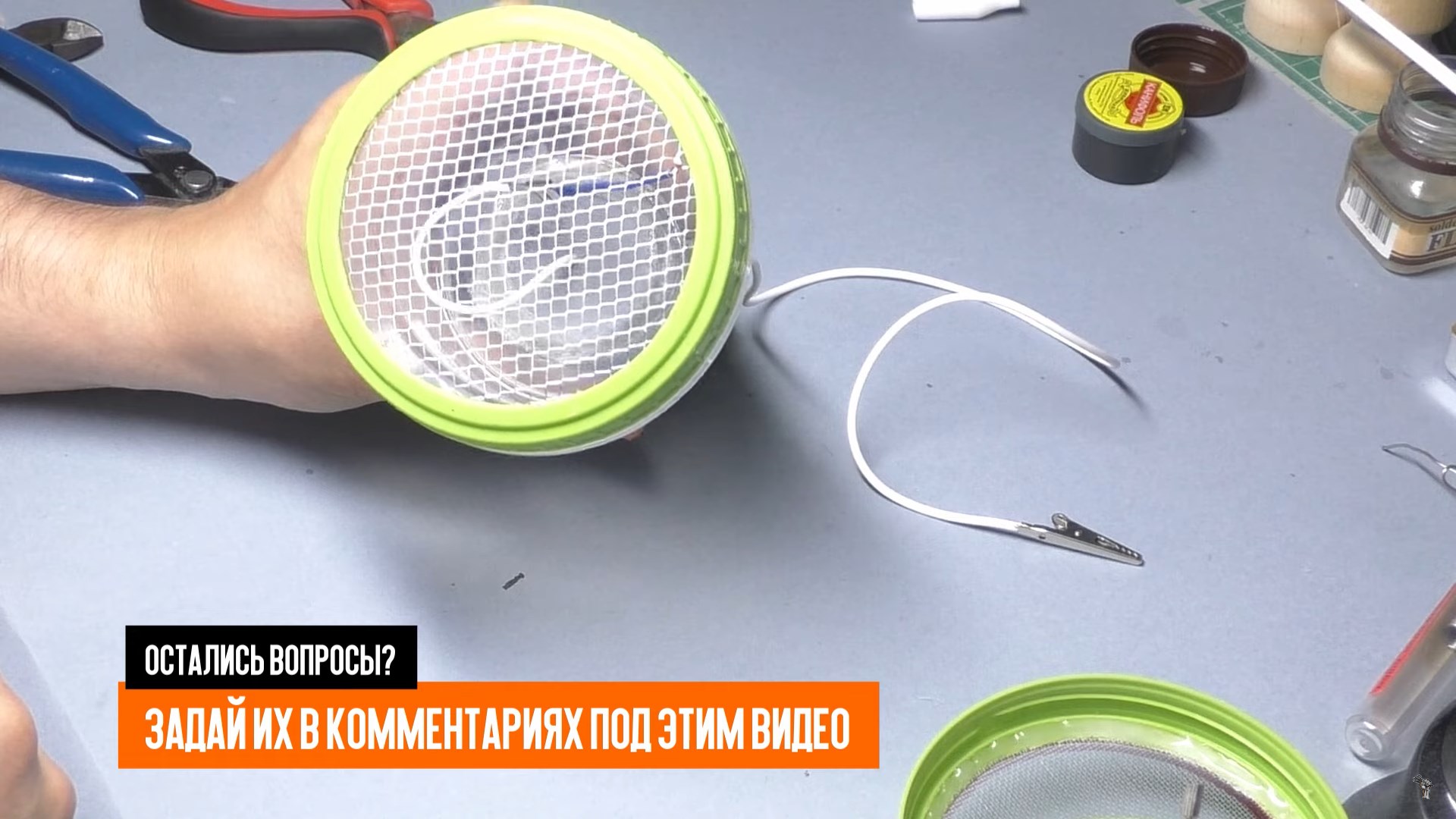

И теперь можно соединить и установить сетку. Сетки съемные и при желании можно заменить на другую. Либо для удобства просто отсоединить, чтобы засыпать побольше флока. По умолчанию я буду использовать среднюю сетка. Её можно легко отсоединить и заменить. Есть второй вариант – мелкая сетка. И третий вариант – крупная сетка, для самого крупного флока.
Вот теперь флокатор точно готов. Можно подключить питание и приступить к испытанию. В одном из ВИДЕО я показывал распаковку своих покупок для моделизма. И там были в том числе вот эти плашки, покупал ТУТ. Эти плашки очень удобно используют для изготовления маленьких кустиков.
Сейчас я попробую сделать кустики для 35 масштаба. Берем обычный клей ПВА, наносим его точками.
И далее можно приступить к нанесению травы. Для этого соединяем контактный провод с помощью крокодила на плату.
Засыпаем флок внутрь ёмкости, закрываем крышку. И начинаем наносить. Мелкие травинки буквально сами летят вниз к плате на капли клея. И встают строго перпендикулярно земле.
Меньше чем за минуту получаем вот такой набор кустиков. По мне так выглядят шикарно. Используя флок различных цветов и размеров можно делать разные комбинации кустиков, от самых маленьких до высоких.
Далее давайте попробуем засеять площадь. Для этого просто взял кусок пластика, нанес туда равномерно клей ПВА и начинаю носить траву. И получается вот такой равномерный ковер. Травинки смотрят вверх. То есть это не просто кучка наваленного флока, а выглядит как красивый и ухоженный газон.
